Land Digital Survey / Topographical Survey / ল্যান্ড সার্ভে (ভূমি/জমির ডিজিটাল সার্ভে/ ডিজিটাল সার্ভে)

Introduction

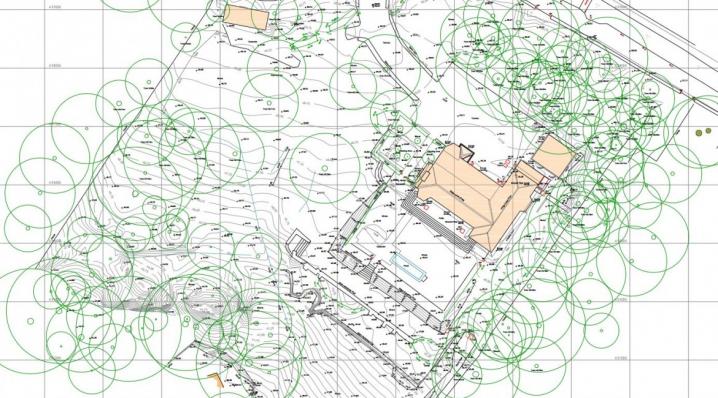

Topographic survey involves determining the horizontal and vertical locations of objects on the surface of the earth. Horizontal location entails locating ‘objects’ like roads, railways, ponds, houses, boundaries of properties, etc. by measuring horizontal distances; the objects are indicated by symbols.
Vertical location includes the location of hills, valleys, depressions, benchmarks, RLs of points, etc. by measuring vertical distances; the objects in this case are represented in relief.

Thus, a topographic map shows the nature of the earth surface along with the positions of different objects.
Such a map is essential for the engineering projects involving roads, railways, irrigation, reservoirs, townships etc.
The scale of a topographic map depends on the extent of area it covers, and the purpose for which it is to be prepared.
Generally topographic map is prepared according to a scale of 1 cm to 1 km (i.e. 1/100,000).

Representation of Relief

From the general map of a country, only the positions of objects can be found out,angles of the traverse. The lengths of traverse legs are measured accurately by using the total station,If the area is extensive, it is divided into a number of sectors. Each sector is enclosed by a closed traverse having proper connection with the other sectors (i.e., it is ensured sectors have that the common sides).

Location of objects

In case of triangulation survey, the objects are located by taking offsets with respect to the survey lines. The offsets are noted in a field book, maintaining a proper sequence of survey lines (i.e. AB, BC, CD, ….). Then a map is prepared by plotting field records according to a suitable scale.
In case of total station traversing, first the traverse is plotted to a suitable scale by the coordinate method (i.e.. on the basis of latitude and departure), and then the objects are located on the map by plane table by radial and intersection methods or by the total station. If the objects are located by the transit-and-tape method, a field book has to be entered while measuring the traverse legs. In this case, plotting is done afterwards.

Location of contour

During the process of locating objects, the contours are located on the map. This may be done directly by plane table/ total station. However, this method is very laborious. These contours may also be located indirectly by dividing the area into squares or by taking cross-sections are noted on the map, and the contour lines are drawn by interpolation. Also, rather than by drawing contour lines, the nature of the ground may be indicated in relief as described previously. The purpose of a TOPOGRAPHIC SURVEY is to gather survey data about the natural and man-made features of the land, as well as its elevations. From this information a three- dimensional map may be prepared. You may prepare the topographic map in theoffice after collecting the field data or prepare it right away in the field by plane table. The work usually consists of the following:

• Establishing horizontal and vertical control that will serve as the framework of the survey.
• Determining enough horizontal location and elevation (usually called side shots) of ground points to provide enough data for plotting when the map is prepared.
• Locating natural and man-made features that may be required by the purpose of the survey. Computing distances, angles, and elevations.
• Topographic surveys are commonly identified with horizontal and/or vertical control of third- and lower-order accuracy.

ভূমি জরিপের ডিজিটাল পদ্ধতিকেই ডিজিটাল সার্ভে বলে। এই সার্ভের দ্বারা খুব সহজেই জমির পরিমাপ বের করা যায়। এই সার্ভের কাজে কিছু ডিজিটাল যন্ত্রপাতি ব্যবহার করা হয়। আগের দিনে সার্ভে কাজে মূলত চেইন, লাঠি, ফিতা এসব ব্যবহার করে আমিন দ্বারা জমির পরিমাপ বের করা হতো।

এই সার্ভে করার পিছনে বিভিন্ন ধরনের উদ্দেশ্য থাকে। যেমন- একটি জমির সঠিক পরিমাপ বের করা। বিশেষ করে দেখা যায় যে সমস্ত জমি পুরোপরি চারকোণা নয়, সেগুলো হাতে মেপে সঠিক মাপ বের করা অনেক কষ্টকর এবং অনেক জটিল হয়ে পরে। সেক্ষেত্রে ডিজিটাল যন্ত্রপাতি ব্যবহার করে খুব সহজেই পরিমাপের কাজটি সঠিকভাবে করা যায়।

বাড়ির ডিজাইন করার জন্য ডিজিটাল সার্ভের খুবই গুরুত্বপূর্ণ :-

v  ভূমি/ জমির ডিজিটাল সার্ভে সঠিক পরিমাপ বের করা।

v  যে সমস্ত জমি পুরোপরি চারকোণা নয়, সেগুলো হাতে মেপে সঠিক মাপ বের করা যায় না তার ডিজিটাল সার্ভে খুবই গুরুত্বপূর্ণ।

v  ডিজিটাল সার্ভে দ্বারা জমি সঠিক ভাবে বন্টন বা ভাগ করা যায়।

v  জমির উত্তর-দক্ষিন সঠিকভাবে জানা।

v  জমিতে যদি কোন উচুনিচু থাকে যেটাকে আমরা কন্ট্যুর বলি, সেটা ডিজিটাল সার্ভে থেকে পাওয়া যায়। বিশেষ করে বড় জমিতে বা যেখানে ডোবা-টিলা আছে সেখানে ত কথাই নেই।

v  নির্দিষ্ট জমির মাপসহ আশেপাশের জমির মাপ ও ভীষণ দরকারি রাস্তার মাপ। সেই সাথে জমিতে যেসমস্ত বাড়ি, গাছ বা অন্যকিছু আছে, সেগুলোর লোকেশন এখানে থাকে।

v  যে কোন প্রকারের জমির ডিজিটাল সার্ভে করে মৌজা ম্যাপের উপর বসিয়ে, মৌজা ম্যাপের কোন কোন দাগে কতটুকু করে জমি পড়েছে বা কোন বিল্ডিং এর কতটুকু অংশ কোন কোন দাগে পড়েছে তা পরিষ্কার ভাবে জানা যায়।

v  জমিতে যদি কোন উঁচুনিচু থাকে, তাহলে সেইটা ডিজিটাল সার্ভের দ্বারা পাওয়া যায়।

v  মাটি কাটা বা ভরাটের পরিমাণ বের করার জন্য ভূমি ডিজিটাল সার্ভে খুবই গুরুত্বপূর্ণ।

v  আর্কিটেকচারাল ডিজাইনের করার জন্য ভূমি ডিজিটাল সার্ভে খুবই গুরুত্বপূর্ণ।

v  সার্ভেতে জমির মাপ ছাড়াও আরো কিছু বিষয় যেমন সাইটে দরকারি কোন গাছ থাকতে পারে, আশেপাশের কোন একটা বিল্ডিং বা স্ট্রাকচার হয়তো গুরুত্বপূর্ণ সেটা তিনি সার্ভেতে নিজ দায়িত্বে তুলে নিয়ে আসতে পারেন।

v  সার্ভে ড্রইং ছাড়া কোন আর্কিটেক্ট কাজ শুরু করেন না

v  অটোক্যাডের মাধ্যমে মেীজা ম্যাপ ডিজিটাল এ রূপান্তর করা হয়।

v  মৌজা ম্যাপ ডিজিটাল পদ্ধতিতে পরিমাপ করা হয়।

v  মানচিত্র/ মৌজা ম্যাপ ডিজিটাল ডিজিটাইজেশন করা হয়।

v  মৌজা ম্যাপ পেন্টাগ্রাফ (মৌজা ম্যাপের উপর মৌজা ম্যাপ প্রতিস্থাপন) করা হয়।

আমাদের সেবা সমূহ:

·         ভূমি/জমির ডিজিটাল সার্ভে

·         wWwRUvj mv‡f©i mvnv‡h¨ ‡gŠRv g¨v‡c Rwgi I fe‡bi Ae¯’vb wbY©q Kiv

·         ডিজিটাল সার্ভে

·         কন্ট্যুর সার্ভে

·         ল্যান্ডস্কেপ ডিজাইন

·         সম্পত্তি মূল্যায়ন প্রতিবেদন

·         লে-আউট

·         প্লাটিং

·         ডিজিটাল সার্ভে দ্বারা জমি সঠিক ভাবে বন্টন বা ভাগ

·         সয়েল টেস্ট ও পাইল

·         ডিজিটাল সার্ভে

·         মাটি কাটা বা ভরাটের পরিমাণ বের করা

·         অটোক্যাডের মাধ্যমে মেীজা ম্যাপ ডিজিটাল এ রূপান্তর

·         মৌজা ম্যাপ পেন্টাগ্রাফ (মৌজা ম্যাপের উপর মৌজা ম্যাপ প্রতিস্থাপন) করা

·         মানচিত্র/ মৌজা ম্যাপ ডিজিটাল ডিজিটাইজেশন করা

·         বাংলাদেশের যেকোনো প্রান্তের মৌজা ম্যাপ এর জন্য যোগাযোগ করুণ

প্রয়োজনে কল করুণ আমাদের হটলাইন নম্বর এ ফোনঃ 01715118895
